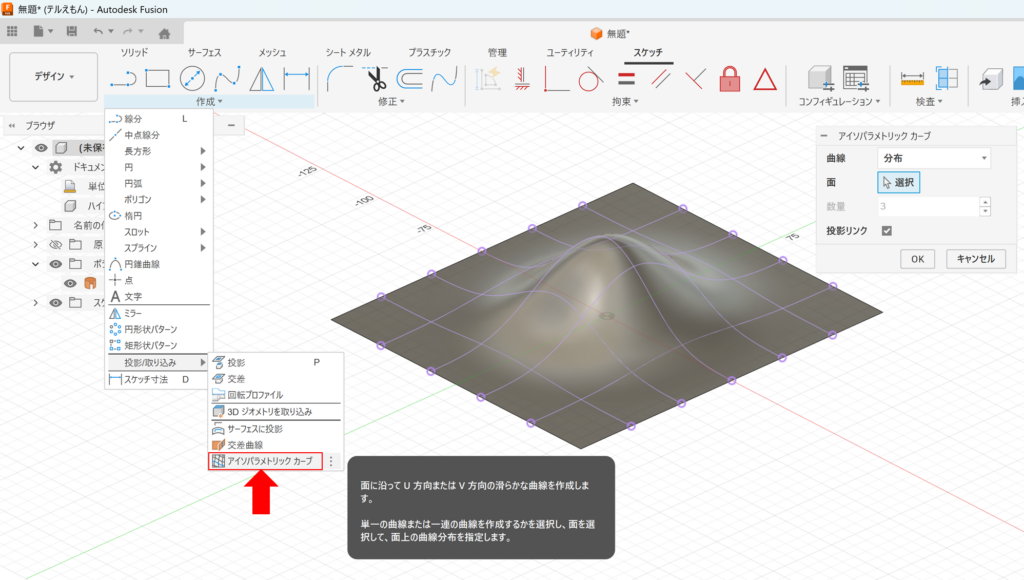

Autodesk Fusionが2026年3月のアップデートで、スケッチに「アイソパラメトリックカーブ」機能が追加され、面に沿って縦(u)と横(v)方向に線を作成できるようになりました。
アイソパラメトリックカーブ（曲線）は、単なる面に網目（グリッド）ができるだけでなく、曲面の流れを理解できることで、デザイン・設計/解析/加工（CAD/CAE/CAM）に役立てることができます。
曲面の品質評価

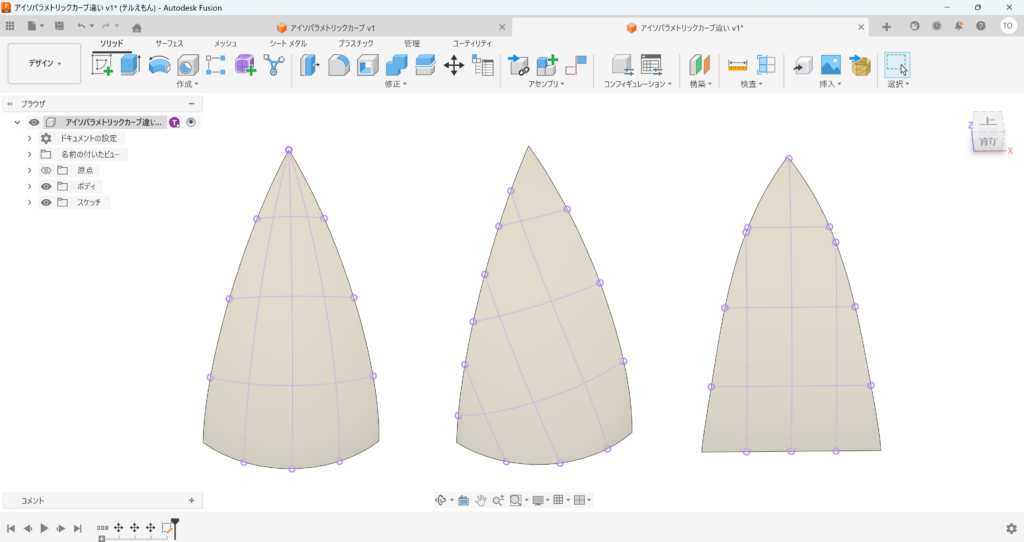

同じ面のように見えても、アイソパラメトリックカーブで面の流れを確認してみると、構成が違いを知ることができます。曲面の美しさや歪みを直感的に判断できます。
Autodesk Fusionには、検査メニューに「アイソカーブ解析」コマンドがあり、線を表示するだけであれば、こちらの機能を使用することで面の構成確認をすることができます。
形状編集に利用

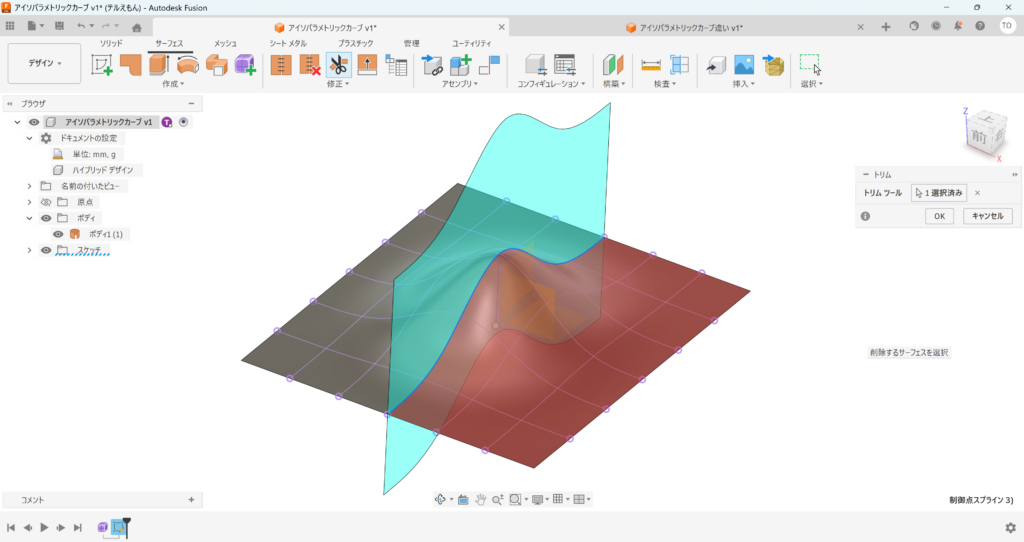

サーフェスモデリングにおいて、面を分割したりトリムしたりする際のツールとして活用できます。
形状作成に利用

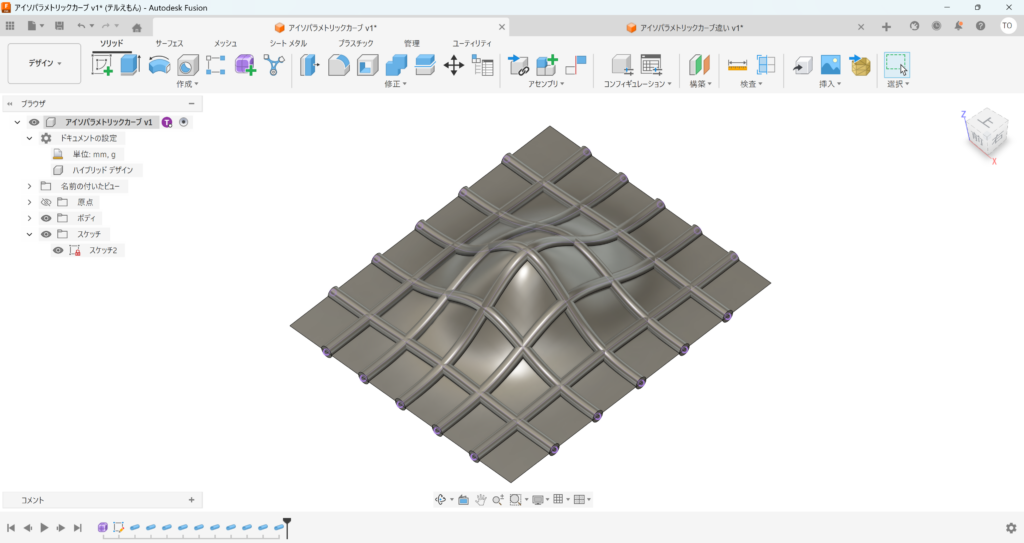

作成したアイソパラメトリックカーブをパスに利用して、スイープやパイプで形状を作成するのに活用することができます。
製造・CAMでの影響

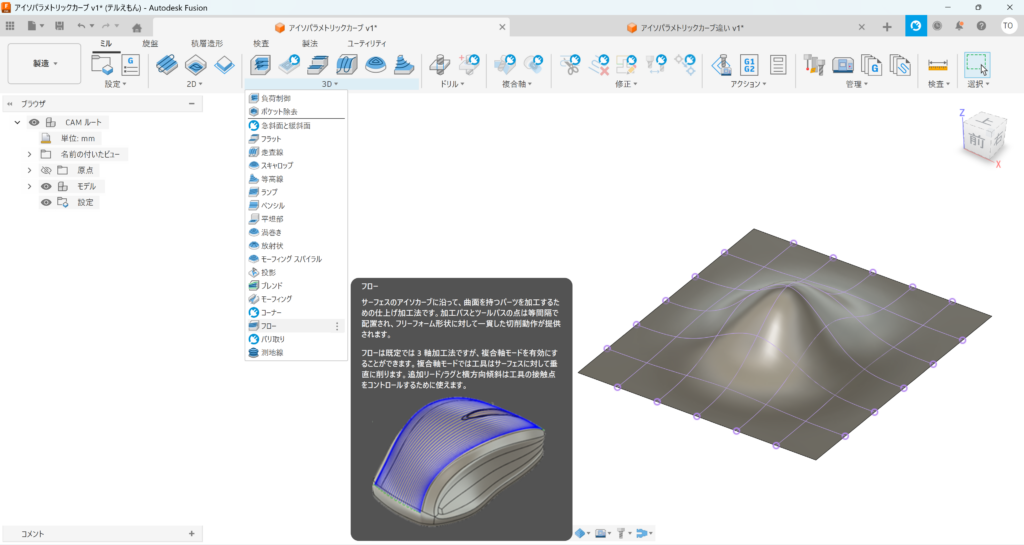

CAMで切削用のツールパス（工具の経路）を作成する際に、アイソパラメトリックカーブに沿って滑らかな仕上げ面の加工を行うことができます。
CAEへの影響

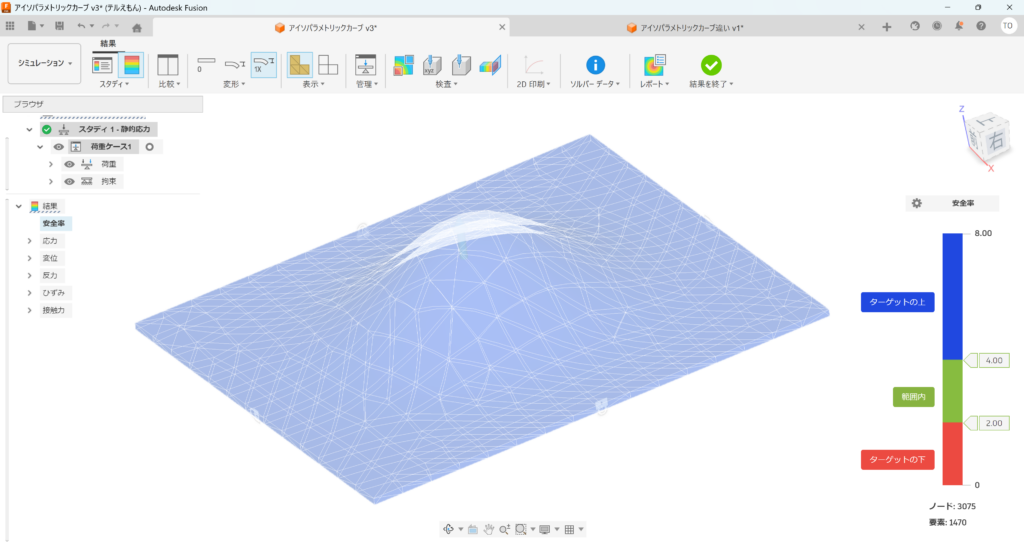

有限要素法で行われる構造解析などで、メッシュ分割する際にアイソパラメトリックの面構成が基準になる場合があります。
まとめ
アイソパラメトリックカーブ（曲線）は、3DCADで作成された曲面の構造や流れを把握するための重要な要素です。曲面のU方向・V方向に沿って表示される格子状の曲線により、曲面の歪みや形状の変化を視覚的に視覚化することができます。アイソパラメトリックカーブは、いわば面の縦と横の流れを見える化してくれるものであり、設計者が曲面品質を確認したり、形状を調整したりする際の重要な手がかりになります。
曲面上の基準線として位置決めや形状分割に利用されるほか、CAM加工では工具経路の生成、CAE解析ではメッシュ生成の基準としても活用されます。アイソパラメトリック曲線が綺麗な格子状を描いているモデルは、曲面構造が整っていることが多く、IGESやSTEPなどのデータ変換時のトラブルが少なくなる傾向があります。その結果、CAMやCAEなど後工程でのデータ活用も安定し、デジタルものづくり全体の効率向上にもつながります。
アイソパラメトリックカーブは曲面品質の確認だけでなく、設計・加工・解析、さらにはデータ連携までを支える重要な役割を担っています。
